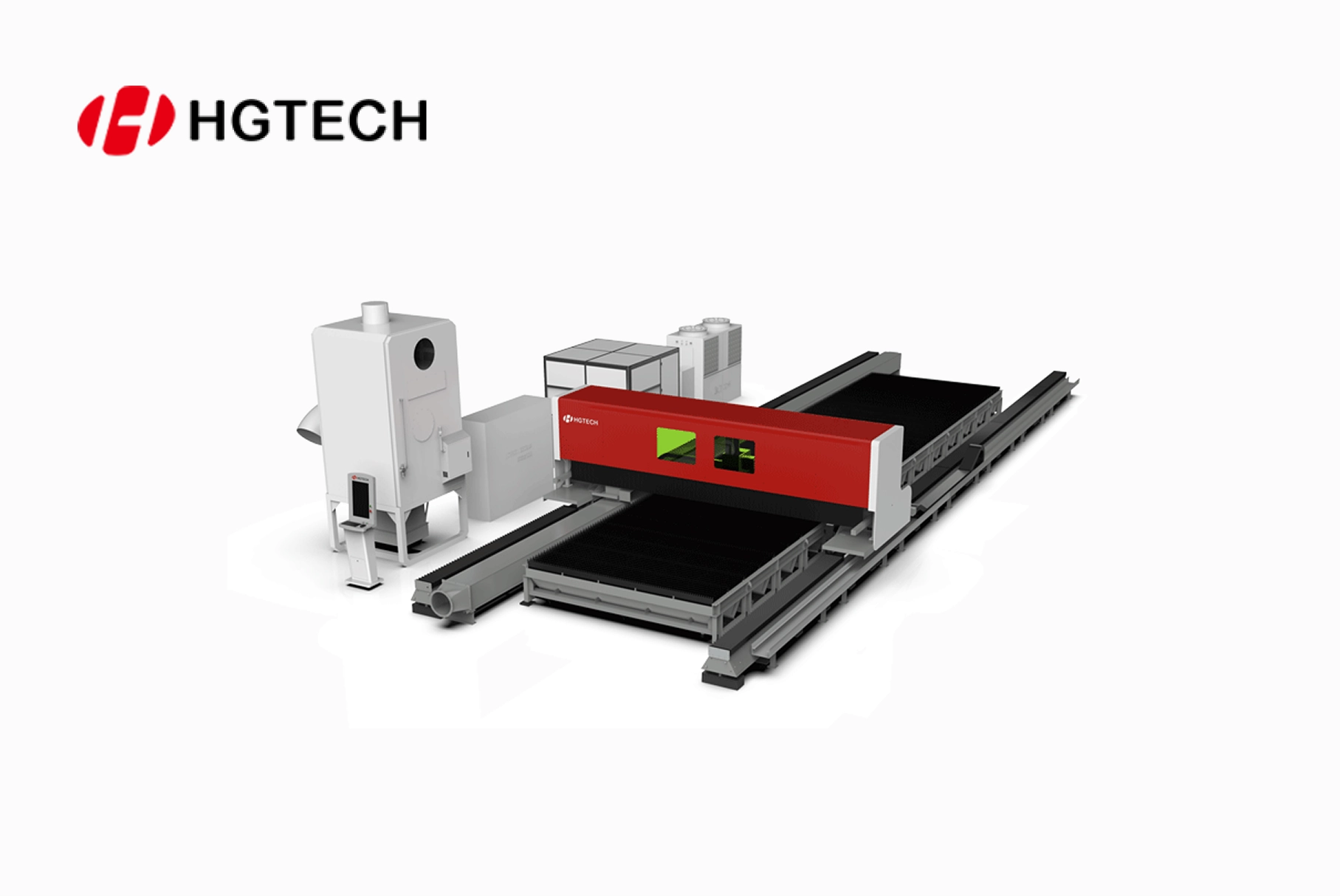

WALC-F 시리즈 - WALC 고출력 2D 레이저 절단기
가격문의(상세정보 참조)
건설 기계, 철탑 제작, 그리고 스마트 팩토리 및 자동화 생산 라인에 최적화된 고출력 2D 레이저 절단기입니다. 가볍고 정밀한 구조 설계를 바탕으로 고속, 고정밀, 고동력 가공을 실현하며, 베드와 작업대가 분리된 구조로 개방성이 우수하고, 분진 제거 성능도 뛰어나 자동화 생산 환경에 최적화되어 있습니다.
고효율 (High Efficiency)
고출력 레이저 및 고속 이동 시스템을 통해, 생산성을 대폭 향상시킬 수 있습니다.편의성 (Convenience)
구조가 단순하고 접근성이 좋아, 유지보수와 조작이 간편합니다.확장성 (Expandability)
제품 설명
| 안정성 (Stability) | 중하중 이중 구동 개트리 구조를 적용하였으며, 보조 가이드를 위한 자동 보정 메커니즘이 탑재되어 장시간 연속 절단 시에도 별도의 디버깅 없이 안정적인 절단 품질을 유지할 수 있습니다. |
| 안전성 (Safety) | 빔에는 **보호 커버와 안전 그레이팅(Safety Grating)**이 장착되어 있으며, 레이저 방사와 절단 시 튀는 잔여물로부터 작업자를 보호하기 위한 방사선 차단 관찰창이 함께 구성되어 있습니다. | |
| 사용자 중심 설계 (Humanization) | 작업 빔과 함께 이동 가능한 작업 테이블, 안전 손잡이, 작업용 좌석이 함께 구성되어 있어 절단 상태를 실시간으로 관찰하며 편리하게 조작할 수 있습니다. 또한 필요에 따라 독립형 바닥 설치 조작 테이블도 추가 구성하실 수 있습니다. |
적용 사례
|
|
|
|
|
Bridge Manufacturing | Steel Tower | Automobile Manufacturer | Shipbuilding | Construction Machinery |
기술 사양
| 구분 | 항목 | 값 |
|---|---|---|
| 기본 사양 | 레이저 출력 | 6,000~30,000W |
| 초점 거리 | F200 ~ F300mm, 자동 초점 조절 | |
| 운영 체제 | Windows 10 (중국어 및 영어) | |
| CNC 시스템 | FARLEY-A, FARLEY-H | |
| 디스플레이 시스템 | 23.6인치 터치 디스플레이 (마우스 조작 지원) | |
| 가공 범위 | 수직 절단 | 금속 소재 임의 형상 절단, 마킹 등 |
| 탄소강 절단 두께(O₂) | 수직 절단 최대 80mm | |
| 스테인리스강 절단 두께(N₂) | 수직 절단 최대 100mm | |
| 알루미늄강 절단 두께(N₂) | 수직 절단 최대 100mm | |
| 가공 스트로크 | X축 스트로크 | 최대 50m (맞춤 제작 가능) |
| Y축 스트로크 | 최대 6m (맞춤 제작 가능) | |
| Z축 스트로크 | 250mm | |
| 가공 정밀도 | X축 위치 정밀도 | 0.1mm/10m (≤10m), 0.2mm/전체 길이 |
| Y/X축 위치 정밀도 | 0.05mm | |
| X축 반복 위치 정밀도 | 0.05mm/10m (≤10m), 0.1mm/전체 길이 | |
| Y축 반복 위치 정밀도 | 0.03mm | |
| 가공 속도 | 최대 가속도 | 0.6G |
| X/Y축 최대 이송 속도 | 40m/min | |
| X/Y축 최대 연동 이송 속도 | 56m/min | |
| 전원 | 상수 | 3상 |
| 정격 전압 | 380V | |
| 주파수 | 50Hz | |
| 전체 전원 보호 등급 | IP54 |
제품 설명
| 안정성 (Stability) | 중하중 이중 구동 개트리 구조를 적용하였으며, 보조 가이드를 위한 자동 보정 메커니즘이 탑재되어 장시간 연속 절단 시에도 별도의 디버깅 없이 안정적인 절단 품질을 유지할 수 있습니다. |
| 안전성 (Safety) | 빔에는 **보호 커버와 안전 그레이팅(Safety Grating)**이 장착되어 있으며, 레이저 방사와 절단 시 튀는 잔여물로부터 작업자를 보호하기 위한 방사선 차단 관찰창이 함께 구성되어 있습니다. | |
| 사용자 중심 설계 (Humanization) | 작업 빔과 함께 이동 가능한 작업 테이블, 안전 손잡이, 작업용 좌석이 함께 구성되어 있어 절단 상태를 실시간으로 관찰하며 편리하게 조작할 수 있습니다. 또한 필요에 따라 독립형 바닥 설치 조작 테이블도 추가 구성하실 수 있습니다. |
적용 사례
|
|
|
|
|
Bridge Manufacturing | Steel Tower | Automobile Manufacturer | Shipbuilding | Construction Machinery |
기술 사양
| 구분 | 항목 | 값 |
|---|---|---|
| 기본 사양 | 레이저 출력 | 6,000~30,000W |
| 초점 거리 | F200 ~ F300mm, 자동 초점 조절 | |
| 운영 체제 | Windows 10 (중국어 및 영어) | |
| CNC 시스템 | FARLEY-A, FARLEY-H | |
| 디스플레이 시스템 | 23.6인치 터치 디스플레이 (마우스 조작 지원) | |
| 가공 범위 | 수직 절단 | 금속 소재 임의 형상 절단, 마킹 등 |
| 탄소강 절단 두께(O₂) | 수직 절단 최대 80mm | |
| 스테인리스강 절단 두께(N₂) | 수직 절단 최대 100mm | |
| 알루미늄강 절단 두께(N₂) | 수직 절단 최대 100mm | |
| 가공 스트로크 | X축 스트로크 | 최대 50m (맞춤 제작 가능) |
| Y축 스트로크 | 최대 6m (맞춤 제작 가능) | |
| Z축 스트로크 | 250mm | |
| 가공 정밀도 | X축 위치 정밀도 | 0.1mm/10m (≤10m), 0.2mm/전체 길이 |
| Y/X축 위치 정밀도 | 0.05mm | |
| X축 반복 위치 정밀도 | 0.05mm/10m (≤10m), 0.1mm/전체 길이 | |
| Y축 반복 위치 정밀도 | 0.03mm | |
| 가공 속도 | 최대 가속도 | 0.6G |
| X/Y축 최대 이송 속도 | 40m/min | |
| X/Y축 최대 연동 이송 속도 | 56m/min | |
| 전원 | 상수 | 3상 |
| 정격 전압 | 380V | |
| 주파수 | 50Hz | |
| 전체 전원 보호 등급 | IP54 |
