U-RIB 레이저 전자동 생산 라인
교량 기술의 발전과 함께 **U형 리브(U-RIB)**는 균일한 하중 분산, 우수한 시공성, 변형에 강한 구조적 특성으로 인해 다양한 고속도로, 철도, 교량 건설 현장에서 널리 사용되고 있습니다. HGTECH의 U-RIB 레이저 전자동 생산 라인은 가공 과정에서 **U-RIB 용접 예정 부위의 바닥 페인트 및 부유 녹(floating rust)**을 효율적이고 안정적으로 제거하여,
이후 **U-RIB과 판재(panel)**의 고품질 용접을 위한 최적의 전처리 솔루션을 제공합니다.
녹 제거(Rust Removal)
도장 제거(Paint Removal)
오일 제거(Oil Removal)
제품 설명

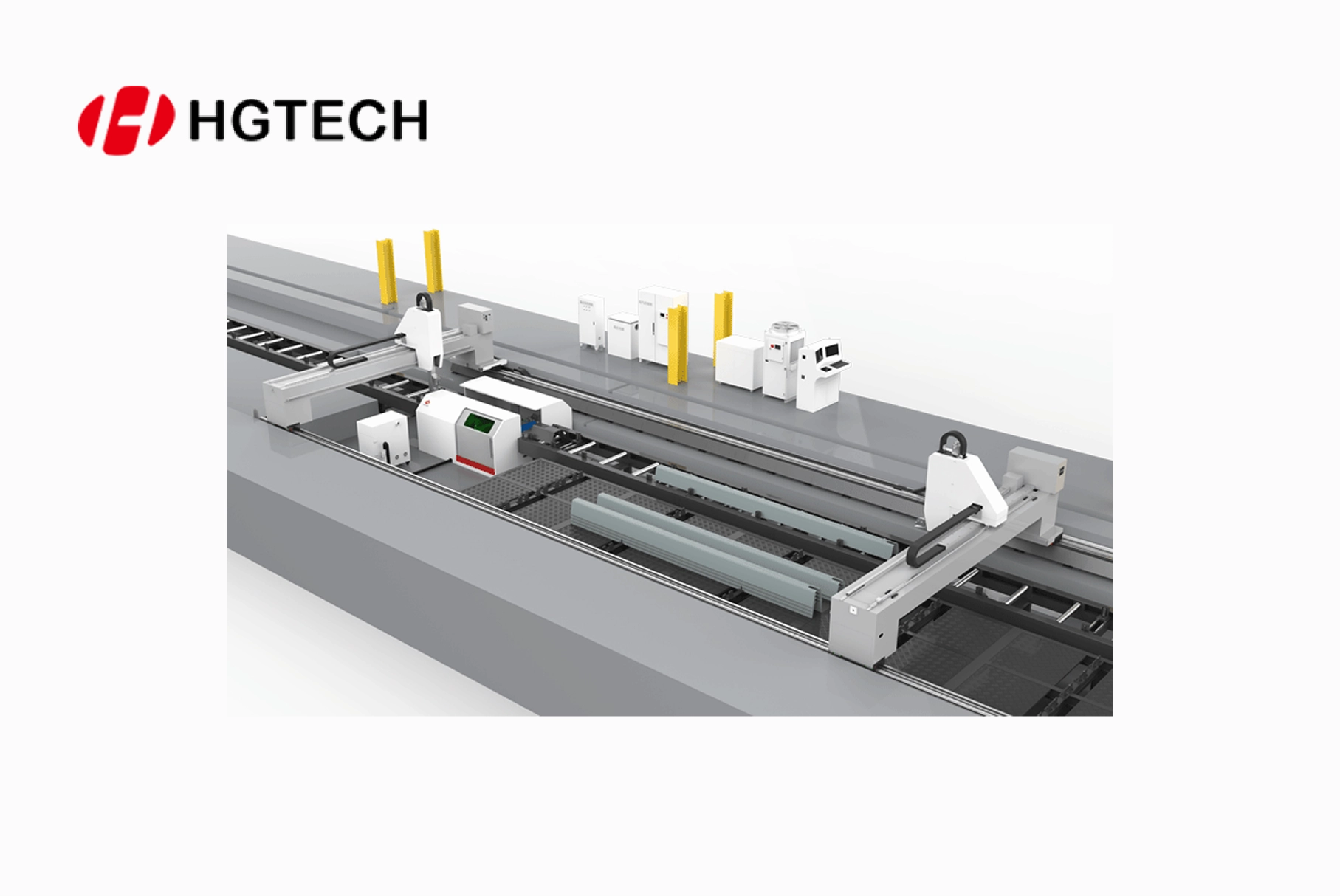

U-RIB 레이저 전자동 생산 라인
HGTECH U-RIB 레이저 클리닝 자동화 시스템은 U-rib 가공 시 **용접 예정 부위의 바닥 도장 및 부유 녹(floating rust)**을 효율적이고 안정적으로 제거하여,
이후 U-rib과 패널 간의 용접 품질을 향상시키는 최적의 전처리 솔루션을 제공합니다.
작업 공정 (Workflow)
① U-rib 수동 적재
작업자가 U-rib을 U-rib 보관 랙으로 수동 리프팅합니다.
② 단일 U-rib 픽업 및 이송
리프팅 메커니즘이 단일 U-rib을 픽업하고, 수동 보조 하에 클리닝 컨베이어 라인으로 이송합니다.
③ 정밀 위치 지정
포지셔닝 메커니즘이 U-rib의 정렬 및 고정을 수행합니다.
④ 레이저 클리닝
U-rib이 레이저 클리닝 스테이션을 통과하며 도장과 녹을 제거합니다.
⑤ 언로딩 및 보관
제품기술사양
| 항목 | 주요 기술 파라미터 |
|---|---|
| 장비 모델 | CBR-3000C |
| U-리브 높이 | 260~300mm |
| U-리브 폭 | 300~550mm |
| U-리브 두께 | 6~12mm |
| U-리브 길이 | 4~20m |
| 연삭 플레이트 재질 | Q345, Q370, Q420, Q500 |
| 주 구조 프레임 | 이동식 갠트리 타입 (주파수 변환 무단 속도 조절) |
| 갠트리 이동 속도 | 2~10m/min |
| 단일 라인 연삭 폭 | >30mm |
제품 설명
U-RIB 레이저 전자동 생산 라인
HGTECH U-RIB 레이저 클리닝 자동화 시스템은 U-rib 가공 시 **용접 예정 부위의 바닥 도장 및 부유 녹(floating rust)**을 효율적이고 안정적으로 제거하여,
이후 U-rib과 패널 간의 용접 품질을 향상시키는 최적의 전처리 솔루션을 제공합니다.
작업 공정 (Workflow)
① U-rib 수동 적재
작업자가 U-rib을 U-rib 보관 랙으로 수동 리프팅합니다.
② 단일 U-rib 픽업 및 이송
리프팅 메커니즘이 단일 U-rib을 픽업하고, 수동 보조 하에 클리닝 컨베이어 라인으로 이송합니다.
③ 정밀 위치 지정
포지셔닝 메커니즘이 U-rib의 정렬 및 고정을 수행합니다.
④ 레이저 클리닝
U-rib이 레이저 클리닝 스테이션을 통과하며 도장과 녹을 제거합니다.
⑤ 언로딩 및 보관
제품기술사양
| 항목 | 주요 기술 파라미터 |
|---|---|
| 장비 모델 | CBR-3000C |
| U-리브 높이 | 260~300mm |
| U-리브 폭 | 300~550mm |
| U-리브 두께 | 6~12mm |
| U-리브 길이 | 4~20m |
| 연삭 플레이트 재질 | Q345, Q370, Q420, Q500 |
| 주 구조 프레임 | 이동식 갠트리 타입 (주파수 변환 무단 속도 조절) |
| 갠트리 이동 속도 | 2~10m/min |
| 단일 라인 연삭 폭 | >30mm |
