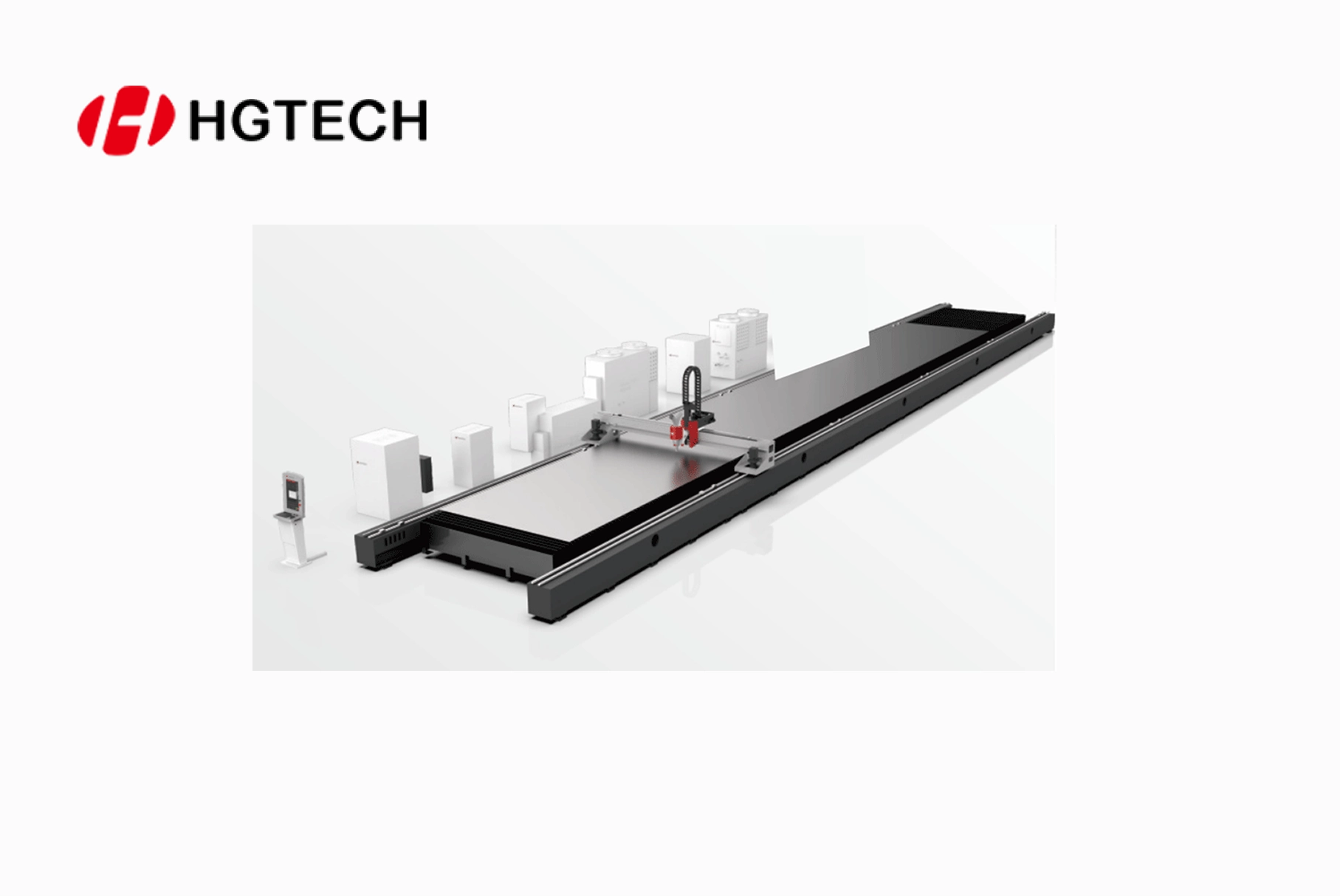

WALC-QP 시리즈 - 고출력 베벨 레이저 절단기
건설 기계, 철탑 제작, 그리고 스마트 팩토리 및 자동화 생산 라인에 최적화된 고출력 2D 레이저 절단기입니다. 가볍고 정밀한 구조 설계를 바탕으로 고속, 고정밀, 고동력 가공을 실현하며, 베드와 작업대가 분리된 구조로 개방성이 우수하고, 분진 제거 성능도 뛰어나 자동화 생산 환경에 최적화되어 있습니다.
고효율 (High Efficiency)
고출력 레이저 및 고속 이동 시스템을 통해, 생산성을 대폭 향상시킬 수 있습니다.편의성 (Convenience)
구조가 단순하고 접근성이 좋아, 유지보수와 조작이 간편합니다.확장성 (Expandability)
기술 사양(Technical Parameters)
✅ 고효율 (High Efficiency) 경량 설계를 바탕으로 높은 동적 응답성과 빠른 주행 속도를 구현하였으며, ✅ 편의성 (Convenience) 비전 엣지 감지, 초품 검사(First Article Inspection), 잉크젯 마킹 등 확장 기능을 지원하며, ✅ 확장성 (Expandable) 비전 모니터링 시스템, 핸드헬드 조작 장치, 다양한 데이터베이스 관리 기능, |
적용 사례
|
|
|
|
|
Bridge Manufacturing | Steel Tower | Automobile Manufacturer | Shipbuilding | Construction Machinery |
제품 사양
| 구분 | 항목 | 값 |
|---|---|---|
| 기본 사양 | 레이저 출력 | 6,000~30,000W |
| 초점 거리 | F200 ~ F300mm, 자동 초점 조절 | |
| 운영 체제 | Windows 10 (중국어 및 영어) | |
| CNC 시스템 | FARLEY-A, FARLEY-H | |
| 디스플레이 시스템 | 23.6인치 터치 디스플레이 (마우스 조작 지원) | |
| 가공 범위 | 수직/베벨 절단 | 탄소강 / 스테인리스강 / 알루미늄판 V/Y/X/K 베벨 절단 ±45° |
| 탄소강 절단 두께(O₂) | 수직 절단 최대 80mm 베벨 절단 최대 30mm | |
| 스테인리스강 절단 두께(N₂) | 수직 절단 최대 100mm 베벨 절단 최대 25mm | |
| 알루미늄강 절단 두께(N₂) | 수직 절단 최대 100mm 베벨 절단 최대 20mm | |
| 가공 스트로크 | X축 스트로크 | 최대 28m (맞춤 제작 가능) |
| Y축 스트로크 | 최대 4m (맞춤 제작 가능) | |
| Z축 스트로크 | 300mm | |
| 가공 정밀도 | X축 위치 정밀도 | 0.1mm/10m (≤10m), 0.2mm/전체 길이 |
| Y/X축 위치 정밀도 | 0.05mm | |
| X축 반복 위치 정밀도 | 0.05mm/10m (≤10m), 0.1mm/전체 길이 | |
| Y축 반복 위치 정밀도 | 0.03mm | |
| 가공 속도 | 최대 가속도 | 0.8G |
| X/Y축 최대 이송 속도 | 60m/min | |
| X/Y축 최대 연동 이송 속도 | 84m/min | |
| 전원 | 상수 | 3상 |
| 정격 전압 | 380V | |
| 주파수 | 50Hz |
