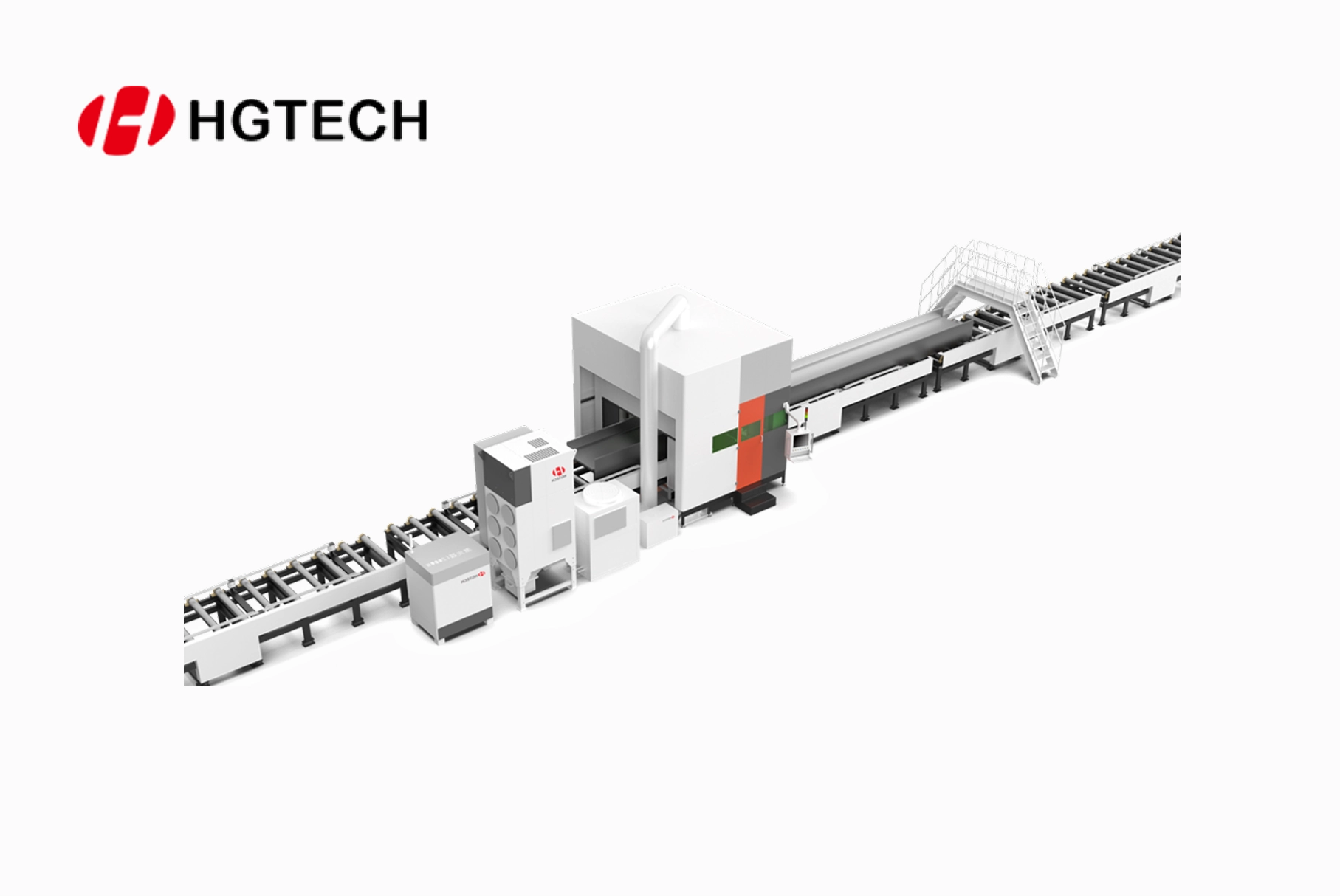

H형강 로봇 3D 비전 절단 워크스테이션 - H빔 레이저 절단기
제품 설명
이 장비는 구조용 강재 전용 가공 장비로, H빔, 채널강, 앵글강, T빔 등 강구조 산업의 다양한 형강을 3차원 절단할 수 있습니다.
지능형 기능

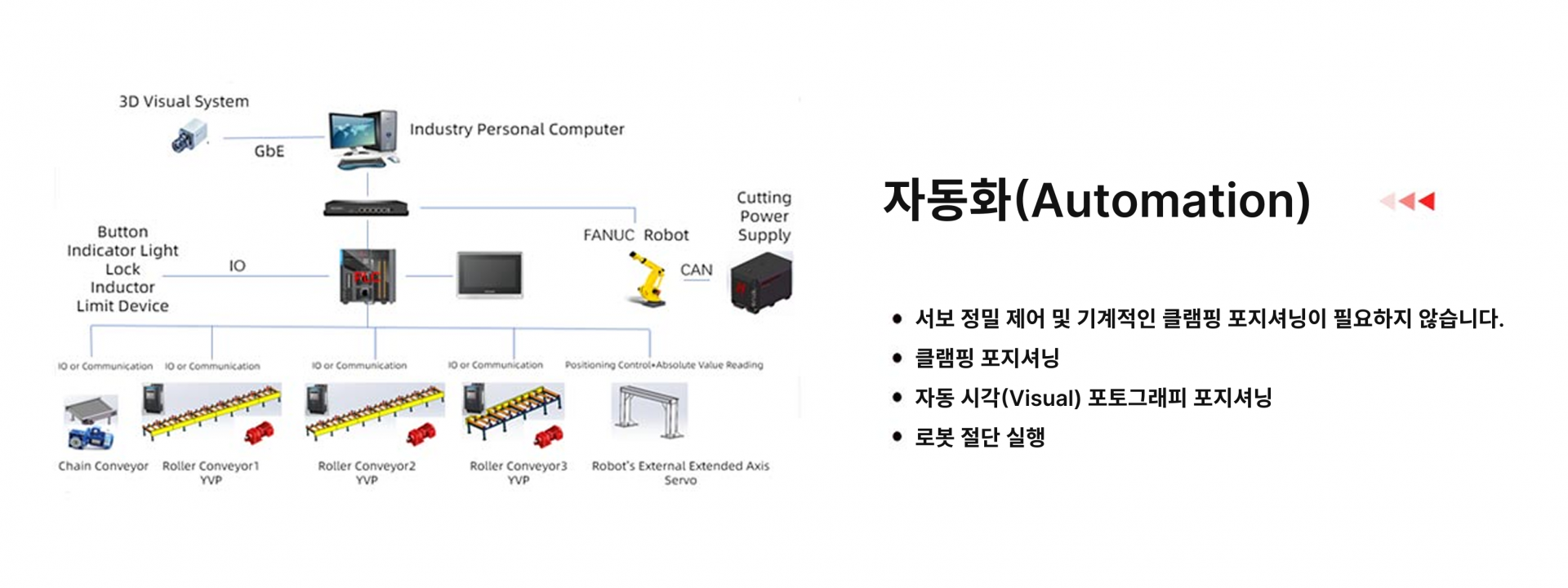

자동화

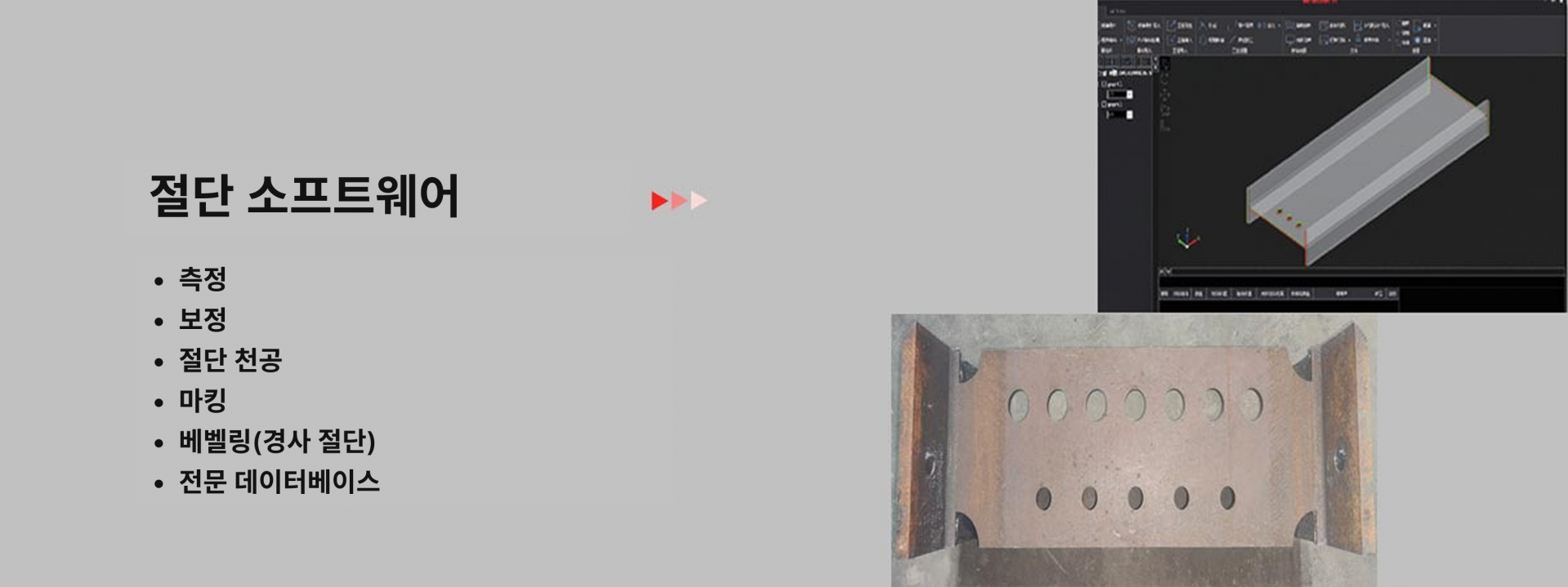

다양한 가공
간편한 조작
다중 포맷 지원
자동 매칭 시스템
|
제품 기술 사양
| 구분 | 항목 | 값 |
|---|---|---|
| 기본 사양 | 레이저 출력 | 6000~12000W |
| 초점 거리 | F250, 자동 초점 조절 | |
| CNC 시스템 | FARLEY | |
| 디스플레이 | 23.6인치 터치스크린 (마우스 조작 지원) | |
| 가공 가능 형강 종류 | H빔, 채널, 앵글 등 | |
| 기능 | 특수 형상 단면 절단 및 베벨 절단 | |
| 시스템 구성 | 로봇 시스템 | 사이드 장착 로봇 + 갠트리 7축 |
| 포지셔닝 시스템 | 구조광 산업용 3D 카메라 | |
| 워크피스 이송 | 롤러 컨베이어 | |
| 폐기물 처리 | 자동 슬래그 제거 장치 | |
| 가공 능력 | 형강 가공 치수 | 폭 H ≤ 1000mm 높이 B ≤ 500mm 길이 L ≤ 12000mm |
| 절단 두께 (탄소강 O₂) | 최대 수직 절단: 20mm | |
| 베벨 절단 범위 | 0° ~ 45° | |
| FANUC 로봇 암 길이 | 1650mm | |
| 로봇 적재 용량 | 10kg | |
| 로봇 파라미터 | 7축 스트로크 | 2500mm |
| 로봇 포지셔닝 정밀도 | 0.1mm | |
| 비전 포지셔닝 정밀도 | 0.1mm | |
| 연동 포지셔닝 속도 | 60m/min |
