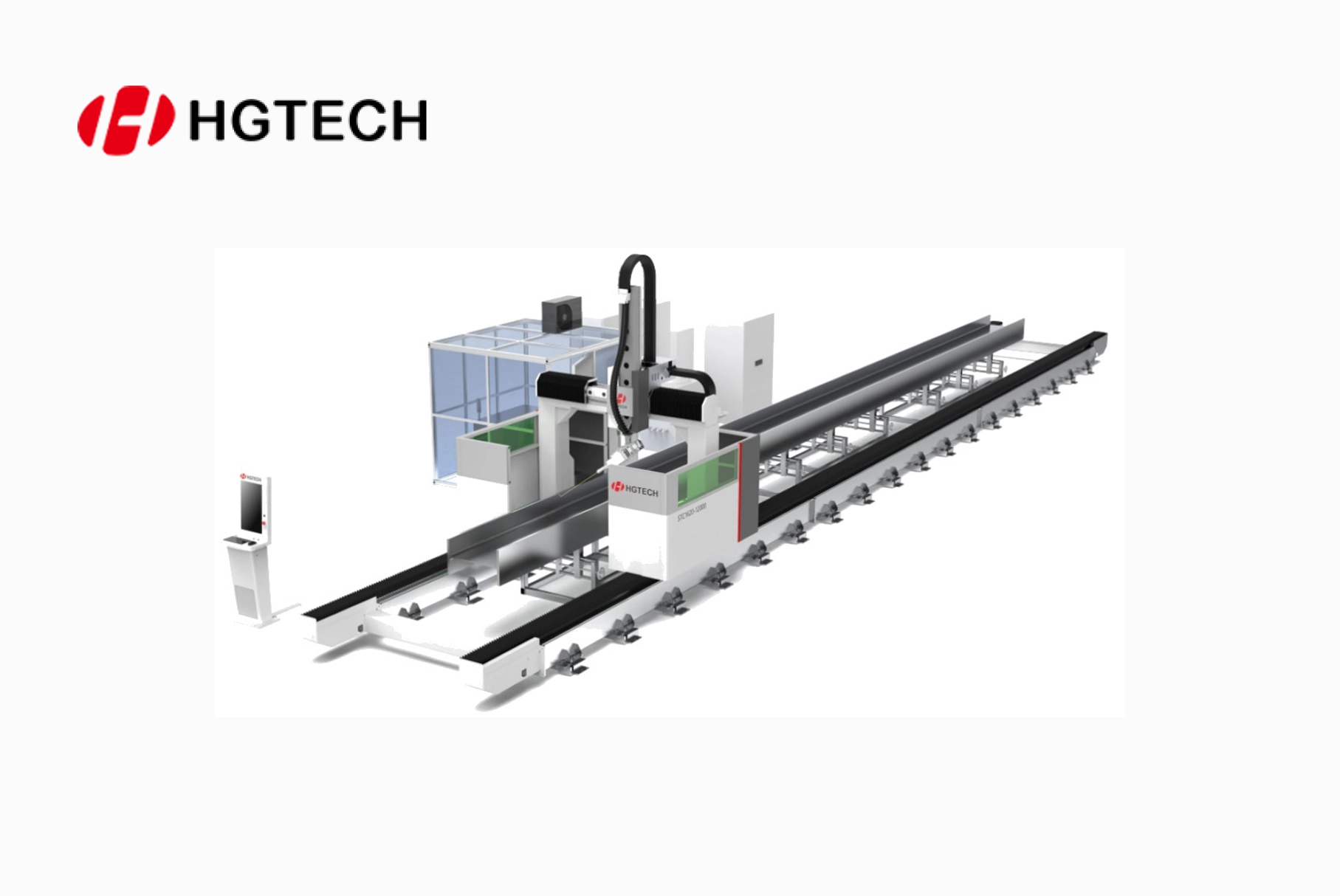

STC 강재 프로파일 3D 레이저 절단기
제품 설명
현재 구조용 강재의 2차 가공은 주로 수동 절단과 드릴링 방식으로 이루어지고 있습니다. 대형 부품은 주로 판재 조립 용접을 통해 제작되며, 절단 이후에 조립이 진행됩니다. 이 장비는 구조용 강재 가공 전용 3차원 절단기로, H빔, 채널강, 앵글강, T빔 등 다양한 형강의 3D 절단에 적합합니다. 대형 산업 플랜트, 프리패브 건축물, 엔지니어링 기계, 전력 산업, 조선(선박 골조) 산업, 철강 산업, 도로·교량 산업, 물류창고 및 중장비 산업 등 다양한 분야의 강재 부품 가공에 폭넓게 활용됩니다. 주요 특징 지능형 생산(Intelligence)
유연한 가공(Flexible Processing)
설계 최적화(Design Optimization)
다양한 가공(Diversified Processing)
유연한 구조(Flexible Structure)
|
제품 기술 사양
| 항목 | 기술 파라미터 |
|---|---|
| 레이저 출력 | 6000~20000W |
| 초점 거리 | F250~F275, 자동 포커싱 조정 |
| CNC 시스템 | FARLEY (5축 CNC 시스템) |
| 디스플레이 | 23.6인치 터치스크린 (마우스 조작 지원) |
| 가공 가능 형강 종류 | H빔, 채널, 앵글 등 |
| 기능 | 단면 절단, 플랜지 및 웨브 절단, 베벨 절단, 마킹 |
| 연동 축 | 5축 (X/Y/Z/A/C) |
| 강재 네스팅 소프트웨어 | Tekla 출력 NC 프로그램 및 STEP, IGS 등 범용 3D 소프트웨어 포맷 직접 가져오기 지원 |
| 형강 가공 치수 | 폭 H ≤ 1000mm 높이 B ≤ 500mm 길이 L ≤ 12000mm |
| 절단 두께 (탄소강 O₂) | 최대 수직 절단: 30mm |
| 베벨 절단 범위 | 0° ~ 45° |
| X축 스트로크 | 최대 13m (맞춤 가능) |
| Y축 스트로크 | 최대 2m (맞춤 가능) |
| Z축 스트로크 | 900mm |
| X축 포지션닝 정밀도 | 0.1mm/10m (≤10m), 0.2mm/전체 길이 |
| Y축 포지션닝 정밀도 | 0.05mm |
| X축 반복 포지션닝 정밀도 | 0.05mm/10m (≤10m), 0.1mm/전체 길이 |
| Y축 반복 포지션닝 정밀도 | 0.03mm |
| X/Y축 최대 포지션닝 속도 | 60m/min |
| X/Y축 최대 연동 속도 | 80m/min |
| X/Y축 최대 가속도 | 1.0G |
| A축 스트로크 | ±90° |
| C축 스트로크 | ±90° |
| A/C축 포지션닝 정밀도 | 0.03° |
| A/C축 반복 포지션닝 정밀도 | 0.01° |
