SF 시리즈 - 3D 5축 용접 및 절단기
제품 설명

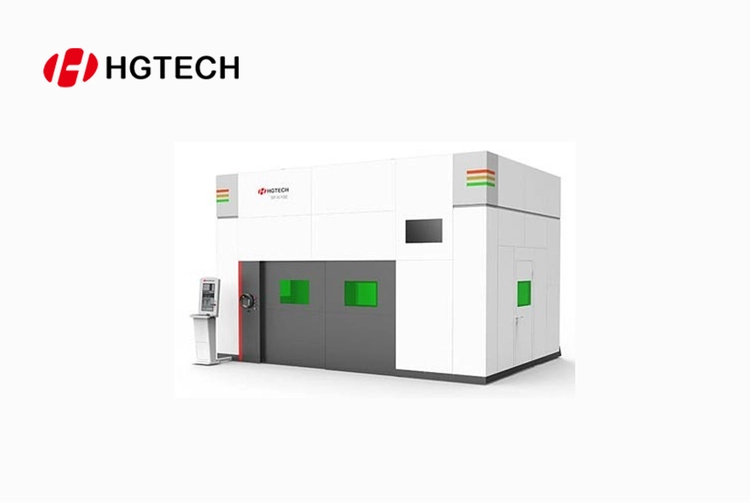

3D 5축 레이저 가공기 시리즈는 고정밀·고속·고효율·고안정성을 갖추고 있으며, 세계적인 선도 기술과 컴팩트한 구조, 간편한 조작, 손쉬운 유지보수를 특징으로 합니다.
이 장비는 자동차, 금형, 가전제품, 건설 기계, 선박, 하드웨어, 의료 장비, 피트니스 장비 등 다양한 산업 분야에서 활용되며, 각종 금속 부품의 표면 절단과 트리밍 가공 요구를 충족합니다.
로봇 기반 3D 절단과 비교하면 더 빠른 속도와 높은 정밀도를 자랑하며, 전통적인 CO₂ 레이저 절단기와 비교했을 때 운영 비용이 낮고 조작이 간단하며 유지보수가 용이합니다.
기술적 장점
확장성(Extensibility)
3D 부품 절단뿐 아니라 평판 절단 작업에도 사용 가능하며, 용접 모듈을 장착하여 3D 용접 기능까지 확장할 수 있어 다양한 고객 요구를 만족시킵니다.
안정성(Stability)
이중 구동 개트리(Double-Drive Gantry) 구조를 적용하여 장기 운전에서도 고속·고정밀·안정적인 절단 품질을 보장합니다.
안전성(Safety)
완전 밀폐형 레이저 보호실과 안전 라이트 커튼(Light Curtain)을 갖추어 작업 구역 내 작업자의 안전을 확보하며, 기계 전체의 안전 보호 기능은 CE 국제 안전 표준을 준수합니다.
경제성(Economical)
작업 폭은 X축 30006000mm, Y축 15004500mm, Z축 680~1500mm 범위에서 구성 가능하며, 테이블은 회전식, 이송식, 고정식 중 선택할 수 있습니다.
제품 기술 사양
| 항목 | 주요 기술 파라미터 | SF3015 | SF3020 | SF4020 | SF4025 | SF6020 | SF6025 |
|---|---|---|---|---|---|---|---|
| 레이저 발진기 파워 | 2000~6000W | 공통 | |||||
| X축 스트로크 | - | 3000mm | 3000mm | 4000mm | 4000mm | 6000mm | 6000mm |
| Y축 스트로크 | - | 1500mm | 2000mm | 2000mm | 2500mm | 2000mm | 2500mm |
| Z축 스트로크 | 680mm / 800mm / 1000mm / 1200mm / 1500mm | ||||||
| A축 스트로크 (요동축) | ±135° | ||||||
| C축 스트로크 (회전축) | ±n × 360° | ||||||
| U축 스트로크 (부동축) | ±12.5mm | ||||||
| X/Y/Z축 포지션닝 정밀도 | ±0.03mm | ||||||
| X/Y/Z축 반복 포지션닝 정밀도 | ±0.02mm | ||||||
| A/C축 포지션닝 정밀도 | 0.015° | ||||||
| A/C축 반복 포지션닝 정밀도 | 0.005° | ||||||
| X/Y/Z축 최대 포지션닝 속도 | 50m/min ~ 100m/min | ||||||
| A/C축 최대 포지션닝 속도 | 720°/s | ||||||
| X/Y/Z축 최대 가속도 | 0.5G ~ 1.0G | ||||||
| A/C축 최대 가속도 | 5400°/s² | ||||||
| 위상수 | 3 | ||||||
| 전원 정격 전압 | 380V | ||||||
| 전원 주파수 | 50Hz | ||||||
| 전원 보호 등급 | IP54 | ||||||
제품 설명

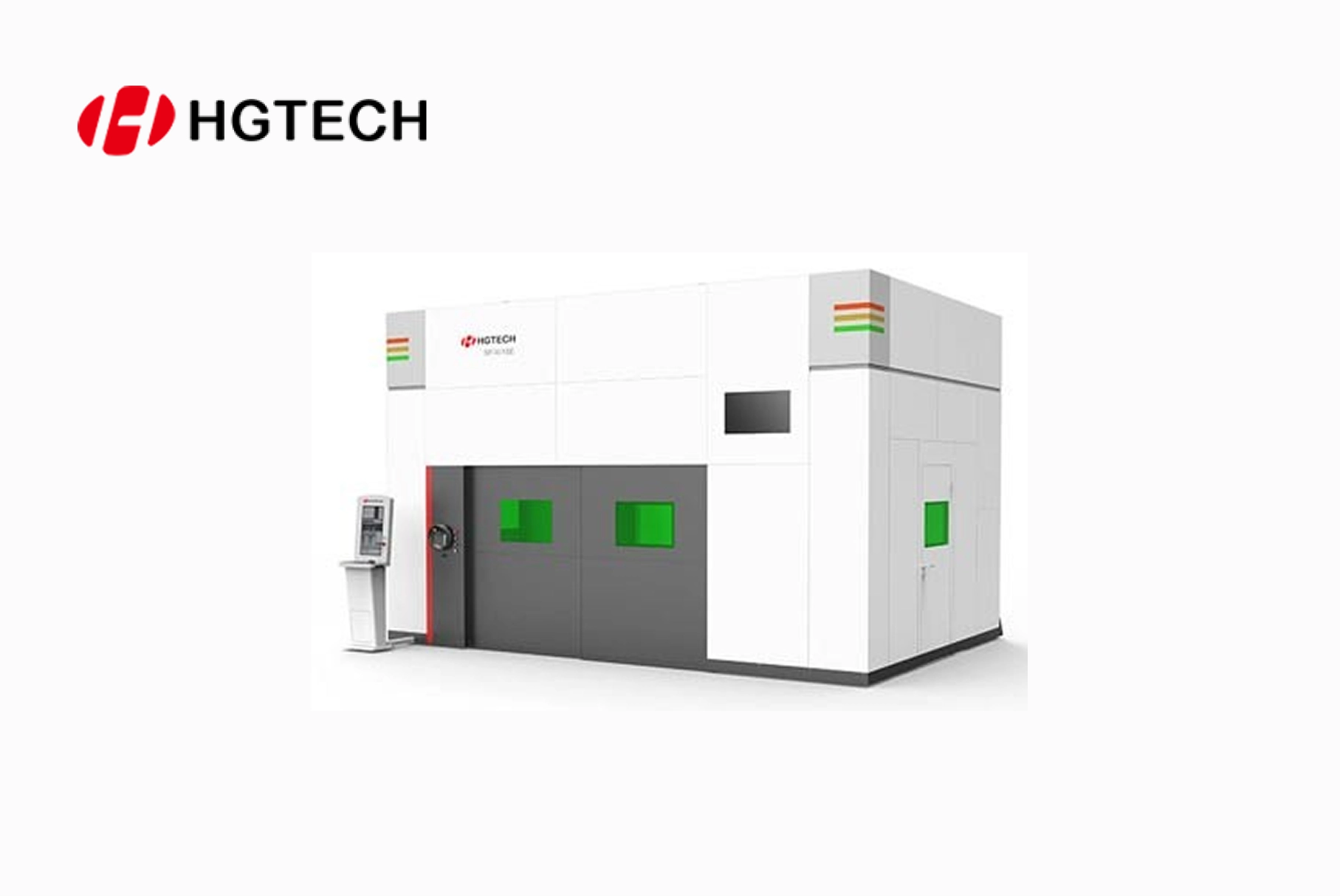

3D 5축 레이저 가공기 시리즈는 고정밀·고속·고효율·고안정성을 갖추고 있으며, 세계적인 선도 기술과 컴팩트한 구조, 간편한 조작, 손쉬운 유지보수를 특징으로 합니다.
이 장비는 자동차, 금형, 가전제품, 건설 기계, 선박, 하드웨어, 의료 장비, 피트니스 장비 등 다양한 산업 분야에서 활용되며, 각종 금속 부품의 표면 절단과 트리밍 가공 요구를 충족합니다.
로봇 기반 3D 절단과 비교하면 더 빠른 속도와 높은 정밀도를 자랑하며, 전통적인 CO₂ 레이저 절단기와 비교했을 때 운영 비용이 낮고 조작이 간단하며 유지보수가 용이합니다.
기술적 장점
확장성(Extensibility)
3D 부품 절단뿐 아니라 평판 절단 작업에도 사용 가능하며, 용접 모듈을 장착하여 3D 용접 기능까지 확장할 수 있어 다양한 고객 요구를 만족시킵니다.
안정성(Stability)
이중 구동 개트리(Double-Drive Gantry) 구조를 적용하여 장기 운전에서도 고속·고정밀·안정적인 절단 품질을 보장합니다.
안전성(Safety)
완전 밀폐형 레이저 보호실과 안전 라이트 커튼(Light Curtain)을 갖추어 작업 구역 내 작업자의 안전을 확보하며, 기계 전체의 안전 보호 기능은 CE 국제 안전 표준을 준수합니다.
경제성(Economical)
작업 폭은 X축 30006000mm, Y축 15004500mm, Z축 680~1500mm 범위에서 구성 가능하며, 테이블은 회전식, 이송식, 고정식 중 선택할 수 있습니다.
제품 기술 사양
| 항목 | 주요 기술 파라미터 | SF3015 | SF3020 | SF4020 | SF4025 | SF6020 | SF6025 |
|---|---|---|---|---|---|---|---|
| 레이저 발진기 파워 | 2000~6000W | 공통 | |||||
| X축 스트로크 | - | 3000mm | 3000mm | 4000mm | 4000mm | 6000mm | 6000mm |
| Y축 스트로크 | - | 1500mm | 2000mm | 2000mm | 2500mm | 2000mm | 2500mm |
| Z축 스트로크 | 680mm / 800mm / 1000mm / 1200mm / 1500mm | ||||||
| A축 스트로크 (요동축) | ±135° | ||||||
| C축 스트로크 (회전축) | ±n × 360° | ||||||
| U축 스트로크 (부동축) | ±12.5mm | ||||||
| X/Y/Z축 포지션닝 정밀도 | ±0.03mm | ||||||
| X/Y/Z축 반복 포지션닝 정밀도 | ±0.02mm | ||||||
| A/C축 포지션닝 정밀도 | 0.015° | ||||||
| A/C축 반복 포지션닝 정밀도 | 0.005° | ||||||
| X/Y/Z축 최대 포지션닝 속도 | 50m/min ~ 100m/min | ||||||
| A/C축 최대 포지션닝 속도 | 720°/s | ||||||
| X/Y/Z축 최대 가속도 | 0.5G ~ 1.0G | ||||||
| A/C축 최대 가속도 | 5400°/s² | ||||||
| 위상수 | 3 | ||||||
| 전원 정격 전압 | 380V | ||||||
| 전원 주파수 | 50Hz | ||||||
| 전원 보호 등급 | IP54 | ||||||
