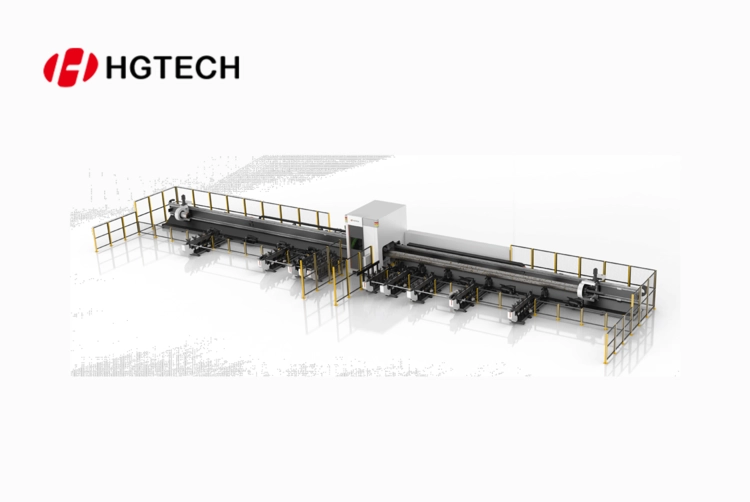

4척(사이드 행잉) 중량급 레이저 파이프 절단기 TP12052F & LT12052F
TP12052F / LT12052F 4척(측면 매달림 방식) 중량급 레이저 파이프 절단기는 교량 및 선박, 건설 중장비, 송전 철탑, 조립식 건축, 터널 교통 등 다양한 산업 분야를 위한 고중량 금속 절단 솔루션입니다.
새로운 설계 개념을 바탕으로, 사용자의 다양한 금속 단면 소재 가공 요구를 만족시키는 동시에 고품질, 고정밀, 고효율 생산성을 추구합니다.
이 한 대의 장비는 소규모 가공 공장을 대체할 수 있을 정도로 강력한 성능을 발휘하여, 생산 방식에 혁신적인 변화를 가져옵니다.
■ 초장대(Extra Long)
■ 초중량(Extra Heavy)
■ 4척(4 Chucks) 시스템 탑재

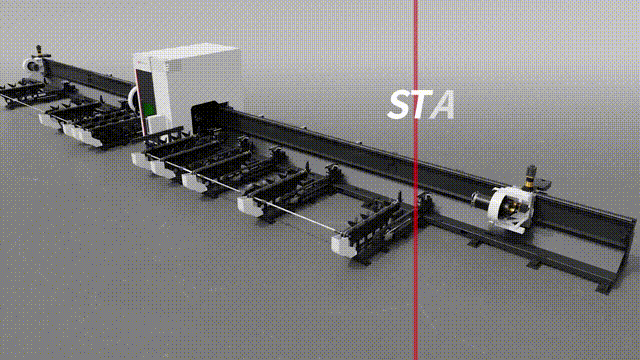

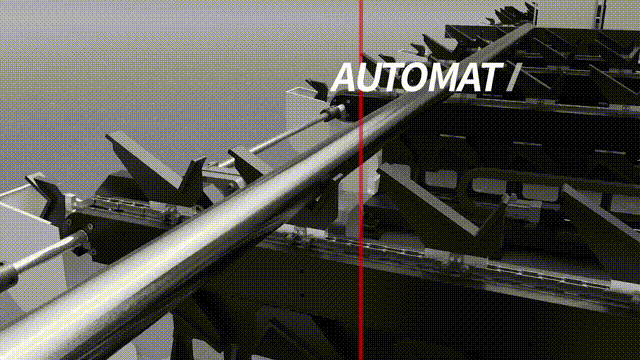

완전 자동 서보 제어 적재 및 배출 시스템
이 시스템은 길이, 크기, 형상이 서로 다른 중량급 파이프의 원활한 적재 및 배출 작업을 실현합니다. 작업물 간의 긁힘을 줄이고,
장비와 무결점으로 연동되며, 주기기와 함께 반자동 또는 완전 자동 생산 체계를 구현함으로써 작업 시간을 단축하고 작업 효율성을 대폭 향상시킵니다.
모듈형 베드 설계
당사의 파괴적 혁신 설계는 다양한 산업 현장의 고객 요구에 빠르게 대응할 수 있도록 합니다.
이 시스템은 6m에서 15m에 이르는 절단 베드와 적재/배출 시스템을 모듈식 블록 구조로 자유롭게 구성할 수 있어,
고객의 작업 공간과 생산 조건에 최적화된 배치를 가능하게 합니다.
일체형 고강성·고정밀 주철 공압 척 시스템
초장대 및 중량급 강관을 절단할 때 발생하는 강한 진동을 효과적으로 흡수 및 제어하여
장비의 절단 정밀도와 안정성, 진동 억제 성능을 극대화합니다. 또한, 소구경 홀 가공 시 정밀도 0.1mm 수준까지 구현 가능하여,
중량 파이프 절단 시 흔히 발생하는 원형 불량 문제를 완벽하게 해결합니다.
기술 사양(Technical Parameters)
| 구분 | 항목 | 값 |
|---|---|---|
| 모델 및 제어 | 모델 | TP12052F LT12052F |
| CNC 시스템 | FSCUT SIMENS | |
| 기본 사양 | 레이저 출력 | 3,000W, 6,000W, 12,000W |
| 장비 크기 | 30m × 5.0m × 3.6m | |
| 장비 무게 | 약 50톤 | |
| 가공 재료 | 재료 유형 | 탄소강 또는 스테인리스강 원형관, 사각관, 직사각형관, 타원관, 앵글, 채널강, H형강 등 |
| 가공 직경 | Φ20mm ~ Φ406mm | |
| 로딩 길이 | 2,200mm ~ 12,000mm | |
| 언로딩 길이 | 0 ~ 12,000mm | |
| 단일 튜브 중량 | 최대 중량 | 125Kg/m (총 1,500Kg) |
| 운영 조건 | 총 소비 전력 (참고) | 180KW |
| 전원 조건 | 3상 / 380V / 50Hz 전압 변동 < 10% | |
| 작동 공기압 | 0.5 ~ 0.8MPa | |
| 가공 영역 | Y축 | 0 ~ 13,000mm |
| X축 | 0 ~ 800mm | |
| Z축 | 0 ~ 350mm | |
| C1 / C2 축 | n × 360° | |
| 정밀도 | X/Y 위치 정밀도 | ±0.05mm / 500mm |
| X/Y 반복 정밀도 | ±0.05mm | |
| 주의 사항 | PVC 보호 필름 | PVC 보호 필름이 부착된 경우 반드시 제거해야 함. 제거하지 않으면 가공 품질 저하, 장비 부식, 염소가스 발생으로 인한 건강 문제 유발. |
| 척 가공 범위 | 최대 Φ508mm (원형관), 350mm × 350mm (사각관) 기타 형강(H, I, L)은 별도 문의 |
완전 자동 서보 제어 적재 및 배출 시스템
이 시스템은 길이, 크기, 형상이 서로 다른 중량급 파이프의 원활한 적재 및 배출 작업을 실현합니다. 작업물 간의 긁힘을 줄이고,
장비와 무결점으로 연동되며, 주기기와 함께 반자동 또는 완전 자동 생산 체계를 구현함으로써 작업 시간을 단축하고 작업 효율성을 대폭 향상시킵니다.
모듈형 베드 설계
당사의 파괴적 혁신 설계는 다양한 산업 현장의 고객 요구에 빠르게 대응할 수 있도록 합니다.
이 시스템은 6m에서 15m에 이르는 절단 베드와 적재/배출 시스템을 모듈식 블록 구조로 자유롭게 구성할 수 있어,
고객의 작업 공간과 생산 조건에 최적화된 배치를 가능하게 합니다.
일체형 고강성·고정밀 주철 공압 척 시스템
초장대 및 중량급 강관을 절단할 때 발생하는 강한 진동을 효과적으로 흡수 및 제어하여
장비의 절단 정밀도와 안정성, 진동 억제 성능을 극대화합니다. 또한, 소구경 홀 가공 시 정밀도 0.1mm 수준까지 구현 가능하여,
중량 파이프 절단 시 흔히 발생하는 원형 불량 문제를 완벽하게 해결합니다.
기술 사양(Technical Parameters)
| 구분 | 항목 | 값 |
|---|---|---|
| 모델 및 제어 | 모델 | TP12052F LT12052F |
| CNC 시스템 | FSCUT SIMENS | |
| 기본 사양 | 레이저 출력 | 3,000W, 6,000W, 12,000W |
| 장비 크기 | 30m × 5.0m × 3.6m | |
| 장비 무게 | 약 50톤 | |
| 가공 재료 | 재료 유형 | 탄소강 또는 스테인리스강 원형관, 사각관, 직사각형관, 타원관, 앵글, 채널강, H형강 등 |
| 가공 직경 | Φ20mm ~ Φ406mm | |
| 로딩 길이 | 2,200mm ~ 12,000mm | |
| 언로딩 길이 | 0 ~ 12,000mm | |
| 단일 튜브 중량 | 최대 중량 | 125Kg/m (총 1,500Kg) |
| 운영 조건 | 총 소비 전력 (참고) | 180KW |
| 전원 조건 | 3상 / 380V / 50Hz 전압 변동 < 10% | |
| 작동 공기압 | 0.5 ~ 0.8MPa | |
| 가공 영역 | Y축 | 0 ~ 13,000mm |
| X축 | 0 ~ 800mm | |
| Z축 | 0 ~ 350mm | |
| C1 / C2 축 | n × 360° | |
| 정밀도 | X/Y 위치 정밀도 | ±0.05mm / 500mm |
| X/Y 반복 정밀도 | ±0.05mm | |
| 주의 사항 | PVC 보호 필름 | PVC 보호 필름이 부착된 경우 반드시 제거해야 함. 제거하지 않으면 가공 품질 저하, 장비 부식, 염소가스 발생으로 인한 건강 문제 유발. |
| 척 가공 범위 | 최대 Φ508mm (원형관), 350mm × 350mm (사각관) 기타 형강(H, I, L)은 별도 문의 |
