자동차 산업이 더욱 엄격해진 안전 등급 기준과 적극적인 경량화 목표를 향해 나아가면서, 레이저 용접 방식의 일체형 도어 링은 핵심적인 구조 혁신 기술로 자리 잡았습니다. 기존의 스폿 용접 및 다부품 조립 방식에서 벗어나 주요 완성차 업체들은 레이저 용접 블랭크(LWB)를 채택하여 매끄럽고 고강도의 안전 케이지를 제작하고 있습니다.
도어 링의 진화: 조립에서 일체화로
과거에는 A필러, B필러, 루프 레일, 실 부품이 각각 분리되어 있었으며 두꺼운 보강재로 보강하였습니다. 현재는 레이저 용접 열간 프레스 도어 링이 해당 부품들을 단일하고 연속적인 부품으로 통합합니다. 파이버 레이저 용접 기술을 활용하여 열간 프레스 공정 전에 Usibor® 1500, 2000 등 서로 다른 두께와 등급의 초고강도강(UHSS)을 접합할 수 있습니다.
도어 링 생산에서 레이저 용접의 기술적 장점
1. 최적화된 소재 분배(맞춤형 물성 구현)
레이저 용접은 역학적 성질이 상이한 소재를 정밀하게 접합할 수 있습니다. 예를 들어 B필러 부위는 측면 충돌 시 침입을 막기 위해 최대 인장 강도를 확보하도록 설계하고, 변형 흡수 구역은 에너지를 흡수하는 연성이 더 높은 강재를 사용합니다. 이러한 맞춤형 설계 방식은 기존 냉간 프레스 조립 방식 대비 차량 중량을 1520% 절감합니다.
2. 우수한 용접 건전성 및 입열량 제어
6~10kW 수준의 고출력 파이버 레이저를 사용하는 용접 공정은 최소한의 열영향부(HAZ)로 깊은 용입을 구현합니다. 이는 AlSi 코팅 붕소강의 금속학적 건전성을 유지하는 데 매우 중요합니다. 최신 시스템은 어블레이션 기술을 탑재하여 용접 이음선의 알루미늄실리콘 코팅을 제거함으로써 취성 파괴를 완전히 억제하고 글로벌 충돌 시험 기준을 만족하는 고품질 이음부를 확보합니다.
3. 향상된 치수 정밀도
레이저 용접은 비접촉식 고속 정밀 가공 방식입니다. 로봇 비전 시스템 및 실시간 용접선 추적 기능과 연계하면 마이크로미터 수준의 정밀도를 확보합니다. 이러한 일관된 품질은 후속 프레스 가공 시 스프링백 현상을 줄여 차체 백색부(BIW)의 공차를 엄격하게 관리하고 풍소음(NVH) 성능을 개선합니다.
투자수익률 제고: 효율성과 안전성의 조화
1차 협력사 입장에서 레이저 용접 도어 링으로의 전환은 단순한 안전 향상 선택이 아닌 경제적 선택이기도 합니다.
소재 절감: 중복 이음부 축소 및 무거운 보강재 제거로 총 자재 비용이 감소합니다.
생산 속도: 레이저 용접 속도는 분당 510미터 이상으로 기존 접합 방식보다 월등히 빠릅니다.
지속 가능성: 차량 중량 저감은 CO₂ 배출 감소로 이어지며 전기자동차(EV)의 주행 거리를 늘려줍니다。

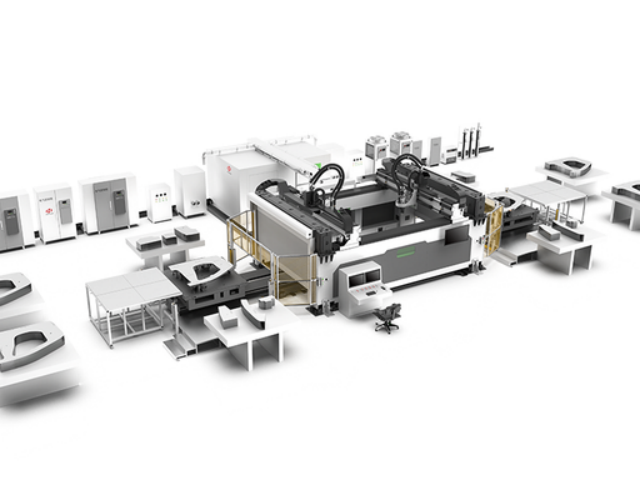

HGTECH 자동차용 일체형 도어 링 레이저 용접 지능형 시스템은 자동차 도어 링 전용으로 설계되었으며 AlSi 코팅 강재 용접에 호환됩니다. 용접 합격률은 99%에 달합니다. 동두께 및 맞춤 용접 블랭크(TWB) 용접을 모두 지원하며 소재 활용률을 15% 높이고 중량을 20% 저감합니다. 파이버 광학 용접 헤드와 용접선 추적 기능을 탑재하고 단일/이중 도어 링 생산을 지원하며, 로딩·언로딩 및 인라인 검사 기능을 확장할 수 있어 지능형 제조의 고택트 생산 요구사항을 충족합니다.
결론
일체형 레이저 용접 도어 링으로의 전환은 현대 자동차 공학의 정점을 보여줍니다. 고출력 레이저의 정밀 기술과 첨단 소재 과학을 결합하여 제조사는 더욱 안전하고 가벼우며 효율적인 차량을 생산할 수 있습니다.
차체 백색부 생산 라인 최적화를 원하십니까? 당사 팀은 자동차 열간 프레스 강재의 복잡한 가공 요구에 특화된 엔드투엔드 레이저 용접 워크스테이션을 제공합니다. 지금 바로 문의하여 기술 상담 또는 현장 맞춤형 투자수익률 분석을 받아보시기 바랍니다.
