높아지는 제조 요구사항: 기존 마킹 방식의 한계

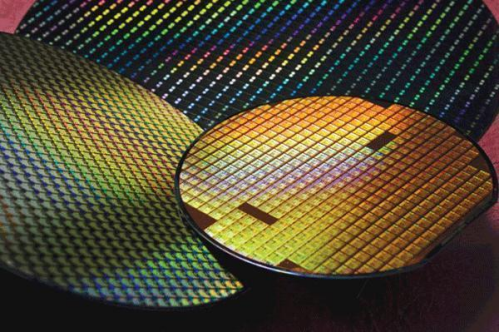

반도체 산업이 더욱 미세한 공정 노드로 발전함에 따라 웨이퍼 제조 공정의 복잡도와 집적도가 지속적으로 증가하고 있으며, 이에 따라 표면 마킹 기술에 대한 요구 수준도 더욱 높아지고 있습니다. 칩 제조의 기반 소재인 웨이퍼 표면의 추적 코드와 다이싱 얼라인먼트 마크의 정밀도 및 신뢰성은 후속 공정의 수율과 생산 효율에 직접적인 영향을 미칩니다.
잉크젯 프린팅 및 기계식 각인과 같은 기존 방식은 현대 반도체 제조 요구사항을 충족하기 점점 어려워지고 있습니다. 반면 비접촉식, 고정밀, 높은 유연성을 갖춘 레이저 웨이퍼 마킹은 차세대 제조 환경을 위한 핵심 솔루션으로 부상하고 있습니다. 시장 데이터에 따르면 반도체 분야 레이저 마킹 시스템의 글로벌 적용은 연평균 12% 이상 성장하고 있으며, 특히 웨이퍼 레벨 패키징과 3세대 반도체 소재 분야에서 높은 성장세를 보이고 있습니다.
레이저 마킹은 뛰어난 장점에도 불구하고 여전히 여러 산업적 과제에 직면해 있습니다. 웨이퍼 표면은 실리콘, 금속층, 포토레지스트 등 다양한 소재로 구성되어 있으며, 각 소재는 레이저 흡수율과 열 민감도가 서로 다릅니다. 기존 레이저 공정은 열 손상이나 불명확한 마킹을 유발할 수 있습니다. 또한 공정 노드가 미세화됨에 따라 마킹 크기는 20μm 이하로 관리되어야 하며, 기존 각인 방식이나 잉크젯 기술로는 이러한 요구사항을 충족하기 어렵고 오염 위험도 존재합니다.
반도체 제조에서는 높은 수준의 추적성 관리가 요구되며, 마킹 정보는 고온 공정과 산 세정 등 가혹한 환경에서도 유지되어야 합니다. 기존 방식은 내구성과 정밀도를 동시에 확보하는 데 한계가 있습니다. 제조업체가 직면한 핵심 과제는 마킹 품질을 유지하면서 높은 생산 처리량과 수율을 동시에 확보하는 것입니다.
광전자 칩 레이저 마킹 장비 솔루션: 고정밀·고신뢰성 웨이퍼 마킹
이러한 문제를 해결하기 위해 HGLaser는 광전자 웨이퍼 마킹을 위한 최적의 솔루션으로 두 가지 핵심 지능형 레이저 마킹 장비를 출시했습니다.

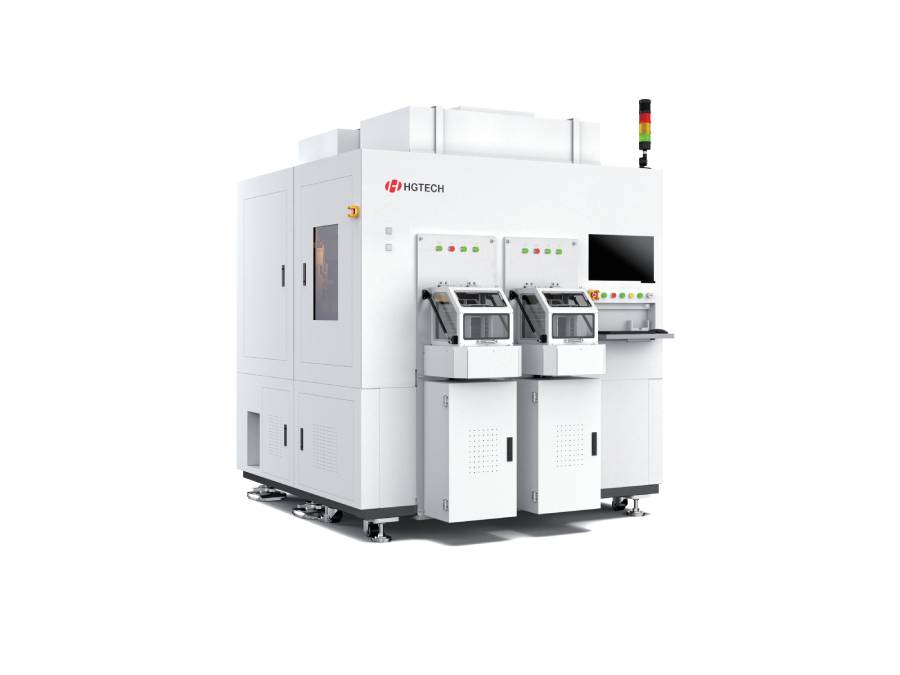

1.광전자 칩 ID 레이저 마킹 지능형 장비 LUV2320
광전자 웨이퍼 ID 마킹 전용으로 설계된 본 시스템은 고정밀 비전 위치 보정 기술을 적용하여 정확하고 깨끗한 마킹 품질을 제공합니다. 다양한 웨이퍼 소재와 호환 가능하며, 반도체 제조 과정에서 필요한 전 공정 추적성과 품질 관리를 지원합니다.
주요 특징

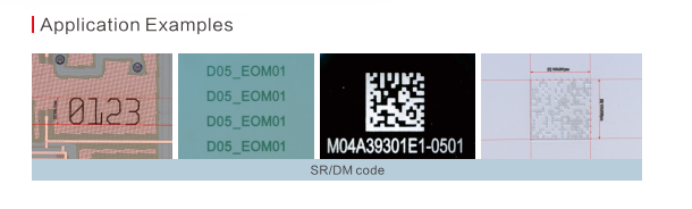

•• AI 기반 정밀 위치 보정: 마이크론급 AI 비전 위치 정렬 기술 적용, 정확한 ID 마킹 구현, 문자 및 QR 코드의 손쉬운 식별 지원
•• 폭넓은 소재 호환성: 다양한 웨이퍼 소재 지원, 비접촉 가공으로 손상 방지 및 높은 수율 확보
•• 모듈형 설계: 웨이퍼 전면 및 후면 마킹 지원, 자동화 생산 라인 통합 가능, 높은 대량 생산 효율 제공

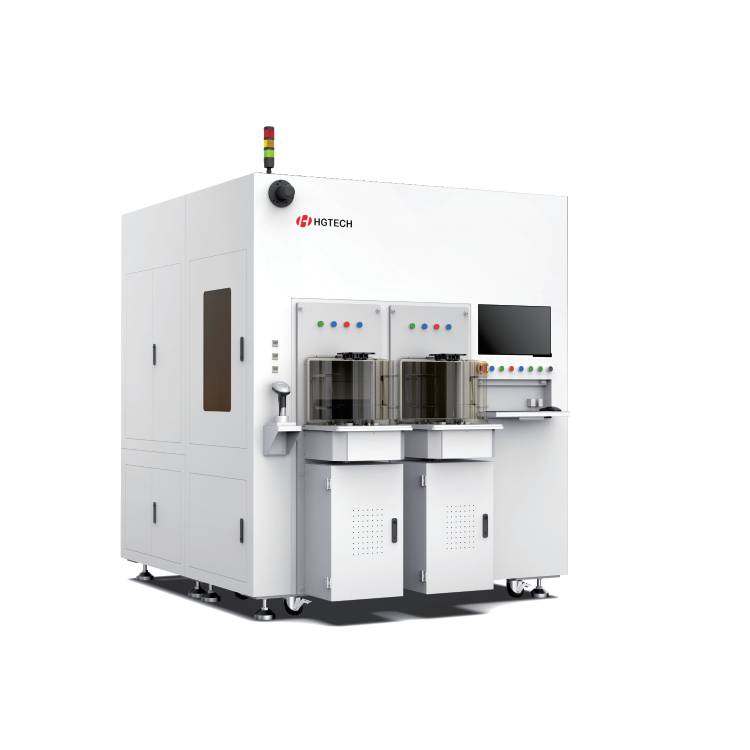

2.광전자 칩 DIE 레이저 마킹 지능형 장비 LUV2321
광전자 웨이퍼 개별 DIE의 미세 마킹을 위해 설계된 본 시스템은 정밀 위치 제어와 청정 무분진 공정을 기반으로 초소형·고선명 마킹을 구현합니다. 웨이퍼 전면 및 후면 마킹을 모두 지원하며, 높은 정밀도와 생산 처리량을 균형 있게 확보하여 광전자 반도체 DIE 추적성 요구사항을 충족합니다.
주요 특징

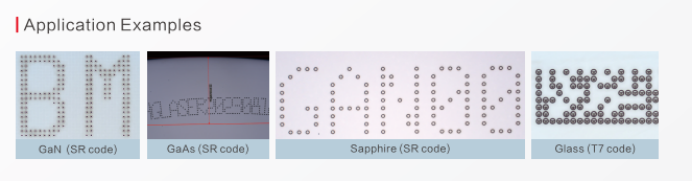

•• 50μm 초소형 문자: 최소 50μm 크기의 문자까지 고선명 마킹 지원, 명확한 식별 가능
•• 10μm 초고정밀: 위치 및 마킹 정밀도 ±10μm 구현, 정확하고 일관된 마킹 위치 확보
•• 초청정 마킹: 파티클 및 분진 발생 없음, 웨이퍼 오염 방지
•• 높은 적용성: 웨이퍼 전면 및 후면 마킹 지원, 폭넓은 공정 호환성 확보
두 장비는 정밀한 에너지 제어 기반 레이저 가공 기술을 적용하며, 두 가지 마킹 방식을 지원합니다. 하나는 표면 소재를 제거하여 하부층을 노출하는 방식이며, 다른 하나는 광화학적 또는 물리적 변화를 유도하여 영구적인 마킹을 형성하는 방식입니다. 복잡한 패턴, 미세 문자, 고밀도 바코드 등 다양한 응용 분야에서 두 장비는 ±10μm의 초고정밀도를 구현하며 웨이퍼 가공 분야의 엄격한 추적성 요구사항을 충족합니다.
두 장비는 SEMI 표준 자동 로딩/언로딩 시스템을 적용하여 원활한 웨이퍼 이송을 지원하며, 고정밀 CCD 기반 비전 위치 정렬 및 검사 시스템을 통해 정확한 마킹 위치를 보장합니다. 고효율 정화 시스템은 클린룸 제조 기준을 충족하며, UV 레이저 광원 적용을 지원하여 뛰어난 공정 적응성을 제공합니다.
미래 전망: 초고속 레이저와 AI가 이끄는 차세대 제조 시대
레이저 웨이퍼 마킹은 기존 기술 대비 차별화된 장점을 제공합니다. UV 레이저와 펨토초 레이저는 마이크론 및 서브마이크론급 해상도를 구현하여 첨단 공정 노드에 최적화되어 있습니다. 비접촉 가공 방식은 기계적 응력을 방지하고 화학적 오염 위험을 제거합니다. 소프트웨어 기반 유연한 제어를 통해 마킹 내용을 실시간으로 변경할 수 있어 생산 대응력을 향상시킵니다. 무엇보다 레이저 마킹은 고온 및 부식 환경에서도 정보를 유지하여 반도체 제조 전 과정에서 장기적인 추적성을 보장합니다.
앞으로 초고속 레이저 기술이 성숙하고 AI 기반 공정 파라미터 최적화가 더욱 발전함에 따라, 레이저 웨이퍼 마킹은 반도체 산업이 더욱 높은 정밀도와 신뢰성을 실현하는 데 있어 핵심적인 역할을 수행할 것입니다. 광전자 칩 ID 레이저 마킹 지능형 장비 LUV2320과 광전자 칩 DIE 레이저 마킹 지능형 장비 LUV2321을 포함한 첨단 시스템의 광범위한 적용은 이러한 산업 변화를 강력하게 지원하고 있습니다.
