후공정 품질을 좌우하는 베벨 품질
조선, 건설기계, 압력용기, 에너지 장비 등 중공업 제조 분야에서는 용접 품질이 더 이상 용접 공정 자체만으로 결정되지 않고, 절단 및 용접 준비 단계에서 이미 결정되고 있습니다.
베벨(Bevel) 정밀도는 용입 및 융합 품질(Fusion Quality), 응력 분포(Stress Distribution), 장기 구조 신뢰성(Long-Term Structural Reliability)에 직접적인 영향을 미치는 핵심 요소입니다.
기존 화염 절단(Flame Cutting) 및 기계식 베벨 가공(Mechanical Beveling)은 여전히 절단 후 2차 베벨 가공이라는 두 단계 공정에 의존하고 있습니다.
이러한 분리형 작업 방식은 누적되는 형상 오차, 치구 정렬 오차(Fixture Alignment Error), 공구 마모(Tool Wear)에 따른 품질 편차를 발생시킵니다.
제조 공정이 더욱 높은 자동화 수준과 엄격한 품질 기준을 요구하는 방향으로 발전하면서, 이러한 방식은 점점 더 정밀한 관리가 어려워지고 있습니다.
이에 따라 제조업체들은 베벨 가공을 반드시 별도의 공정으로 유지해야 하는지, 또는 절단 공정 내에 직접 통합할 수 있는지에 대해 새로운 접근을 검토하고 있습니다.

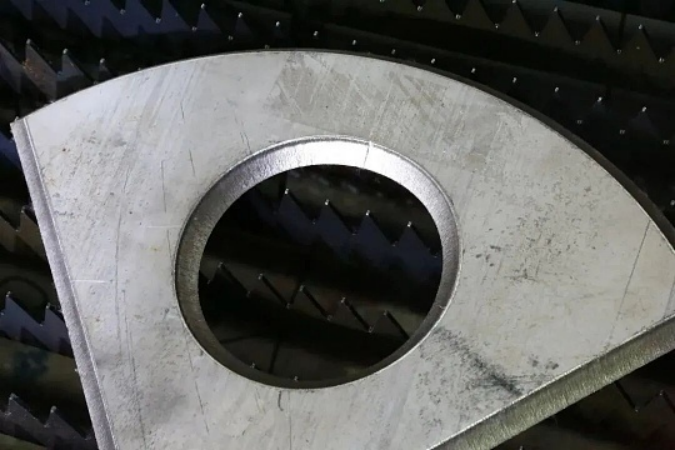

공정 통합형 레이저 베벨 절단
Process-Integrated Laser Bevel Cutting
레이저 베벨 절단은 고출력 레이저와 다축 모션 시스템을 정밀 제어하여, 절단 공정과 동시에 베벨 형성을 구현하는 통합 제조 기술입니다.
절단 헤드의 기울기와 공정 파라미터를 실시간으로 조정함으로써, 하나의 공정에서 절단면과 베벨 형상을 동시에 가공합니다.
이를 통해 별도의 추가 가공이나 부품 재클램핑(Re-Clamping) 과정이 필요 없어지며, 위치 오차를 크게 줄이고 생산 배치 간 형상 일관성을 향상시킬 수 있습니다.
기계식 베벨 가공은 공구 마모와 접촉 조건 변화에 따라 품질 편차가 발생하는 반면, 레이저 베벨 절단은 모든 가공 조건이 디지털 가공 경로(Digital Toolpath) 에 의해 정의됩니다.
따라서 대량 생산 환경에서도 안정적인 반복 정밀도와 균일한 품질을 확보할 수 있습니다.
또 다른 핵심 장점은 정밀한 열 제어 능력입니다.
레이저는 고도로 집중된 에너지를 조사하여 안정적인 용융 풀(Molten Pool)을 형성하고, 열영향부(HAZ, Heat-Affected Zone)를 최소화합니다.
이는 고장력강(High-Strength Steel) 및 후판(Thick Plate) 가공 분야에서 특히 중요합니다.
과도한 열 입력은 소재 변형, 잔류 응력(Residual Stress), 피로 성능 저하(Fatigue Performance Reduction)를 유발할 수 있기 때문입니다.
생산 관점에서 베벨 가공은 더 이상 독립적인 병목 공정이 아닙니다.
레이저 베벨 절단은 베벨 가공을 절단 사이클에 직접 통합하여 생산 라인의 균형(Line Balance)을 개선하고 전체 생산 사이클 시간을 단축합니다.
이는 택트 타임(Takt Time)과 공정 동기화(Process Synchronization)가 중요한 자동화 생산 시스템에서 특히 높은 가치를 제공합니다.
조선 분야에서는 장거리 용접(Long Seam Welding)을 위한 균일한 용접 준비 품질을 확보할 수 있습니다.
건설기계 분야에서는 반복적인 동하중(Dynamic Load)에 대응하는 구조 내구성을 향상시킵니다.
에너지 장비 제조 분야에서는 장기간 운전 안전성과 설비 신뢰성을 높이는 데 기여합니다.
자동 로딩(Automatic Loading), 인라인 검사(Inline Inspection), MES 시스템과 같은 자동화 시스템과 연계하면, 베벨 파라미터와 공정 데이터를 완전히 디지털화할 수 있습니다.
이를 통해 추적 가능한 데이터 기반 제조(Traceable Data-Driven Manufacturing)를 구현하고, 작업자 경험 의존도를 낮추며 공정 안정성을 향상시킬 수 있습니다.
HGLaser WALC 시리즈 대형 레이저 베벨 절단기
HGLaser WALC1860P
HGLaser WALC1860P는 중후판 및 대형 철강 구조물 가공을 위해 개발된 5축 레이저 베벨 절단기(Five-Axis Laser Bevel Cutting Machine) 입니다.
본 장비는 6~20kW 파이버 레이저(Fiber Laser) 를 탑재하며, 최대 22m × 4.5m 작업 영역을 지원합니다.
또한 V형, Y형, X형, K형 및 가변 각도 베벨(Variable-Angle Bevel) 가공이 가능합니다.
Siemens 840D SL 제어 시스템과 HGLaser 독자 개발 베벨 절단 헤드를 적용하여, 탄소강 10~40mm 두께 소재에서 ±0.5° 베벨 각도 정밀도를 구현합니다.
마킹(Marking), 직선 절단(Straight Cutting), 베벨 절단(Bevel Cutting)을 하나의 시스템에 통합하여, 다음 분야에 최적화된 솔루션을 제공합니다.
조선 제조
교량 건설
철골 구조물 제조
건설기계 제조
절단 효율에서 용접 품질로
From Cutting Efficiency to Welding
레이저 베벨 절단의 핵심 가치는 단순히 절단 속도를 높이는 데 있지 않습니다.
진정한 가치는 용접 성능의 예측 가능성을 향상시키는 것에 있습니다.
절단 단계에서 베벨 형상, 절단면 품질, 열 영향 조건을 일관되게 제어하면, 용접은 보정 작업이 필요한 불안정한 공정이 아니라 안정적이고 반복 가능한 제조 공정으로 전환됩니다.
이를 통해 후공정 조정 의존도를 낮추고 전체 제작 신뢰성을 향상시킬 수 있습니다.
현대 지능형 제조 시스템에서 베벨 준비 공정은 단순한 추가 가공 단계에서 벗어나, 용접 품질을 결정하는 핵심 제조 인터페이스로 진화하고 있습니다.
레이저 베벨 절단은 이러한 제조 패러다임의 변화를 대표하는 기술로, 절단과 용접 준비 공정을 하나의 통합 제어 워크플로우로 융합합니다.
HGLaser 소개
HGLaser는 중국 레이저 산업 응용 분야의 개척자이자 선도 기업이며, 글로벌 레이저 가공 솔루션의 전문 공급업체입니다.
회사는 레이저 지능형 장비, 측정 및 자동화 생산 라인, 스마트 팩토리 구축 분야를 종합적으로 추진하며, 고객에게 지능형 제조를 위한 토털 솔루션을 제공합니다.
HGLaser는 제조 산업의 발전 방향을 깊이 이해하고, 지속적인 제품 및 솔루션 혁신을 통해 자동화·정보화·지능화 기술과 제조 산업의 융합을 추진하고 있습니다.
이를 기반으로 다양한 산업 분야에 다음과 같은 종합 솔루션을 제공합니다.
레이저 절단 시스템(Laser Cutting System)
레이저 용접 시스템(Laser Welding System)
레이저 마킹 시리즈(Laser Marking Series)
레이저 텍스처링 완성 설비(Laser Texturing Complete Equipment)
레이저 열처리 시스템(Laser Heat Treatment System)
레이저 드릴링 장비(Laser Drilling Machine)
레이저 및 각종 레이저 가공 보조 장치
특수 레이저 가공 장비 및 플라즈마 절단 장비 구축 솔루션
자동화 생산 라인 및 스마트 팩토리 구축 솔루션
HGLaser는 첨단 레이저 기술과 지능형 제조 역량을 바탕으로 산업 전반의 디지털 전환과 고품질 제조 혁신을 지속적으로 지원하고 있습니다.
