자동차 SMT 레이저 분판 기술: 고급 전자 제조 업그레이드를 이끄는 핵심 공정
자동차 전장 기술이 더 높은 집적도, 향상된 신뢰성, 그리고 강화된 안전 기준으로 발전함에 따라, SMT 후 공정(Post-SMT)인 분판 공정 역시 중요한 변화를 맞이하고 있다. 레이저 PCB 분판 기술은 기존의 기계식 절단 및 펀칭 방식을 빠르게 대체하며, 고급 자동차 전장 제조에서 핵심 공정으로 자리잡고 있다.
기존의 접촉식 공정은 응력 집중, 미세 균열, 버(Burr), 층간 박리(Delamination) 등의 문제가 발생할 수 있는 반면, 레이저 PCB 분판 기술은 비접촉 방식의 저응력 공정으로, PCB의 구조적 무결성을 손상시키지 않고 정밀한 분리를 구현할 수 있다.
이러한 특성은 ECU(전자제어장치), 파워트레인 제어 보드, ADAS 모듈 등 장기 신뢰성이 요구되는 핵심 자동차 전장 제품에 매우 중요하다.
핵심 장점: 정밀도, 수율, 유연성
레이저 PCB 분판 기술의 핵심 장점은 높은 정밀도와 공정 안정성에 있다. 고에너지 밀도의 레이저 빔을 활용하여 물리적 접촉 없이 마이크론(μm) 단위의 정밀 절단과 복잡한 외곽 형상의 분리를 구현할 수 있으며, 공구 마모로 인한 편차를 원천적으로 제거한다.
고급 비전 정렬 시스템은 기준 마크(Fiducial Mark)를 인식하고 자동 경로 보정을 수행하여 대량 생산에서도 일관된 품질을 보장한다. 자동차 전장 분야에서는 미세한 편차도 안전성에 영향을 줄 수 있기 때문에 이러한 일관성은 매우 중요하다.
레이저 분판 공정은 생산 효율성과 유연성 측면에서도 뛰어나다. 기존 기계식 방식은 제품 변경 시 공구 교체 및 지그 조정이 필요하여 다운타임이 발생하지만, 레이저 시스템은 소프트웨어 기반 경로 전환이 가능하여 빠른 제품 전환과 유연한 생산을 지원한다.
또한 비접촉 공정은 공구 마모가 없고 유지보수 비용을 절감하며 장시간 연속 가동이 가능하다. 다품종 소량 생산이 많은 자동차 제조 환경에서 이는 생산 대응성과 효율성을 크게 향상시킨다.
추가적으로 레이저 PCB 분판 기술은 제품 품질을 향상시킨다. PCB의 구조적 무결성을 유지하고 미세 균열을 최소화하며, 2차 가공 없이도 버(Burr) 없는 매끄러운 절단면을 구현한다.
MES 시스템 및 인라인 검사 시스템과 통합될 경우 실시간 모니터링과 전 공정 추적성을 확보할 수 있어 생산 관리의 투명성과 품질 관리 수준을 향상시킨다.
지능형 공정 통합

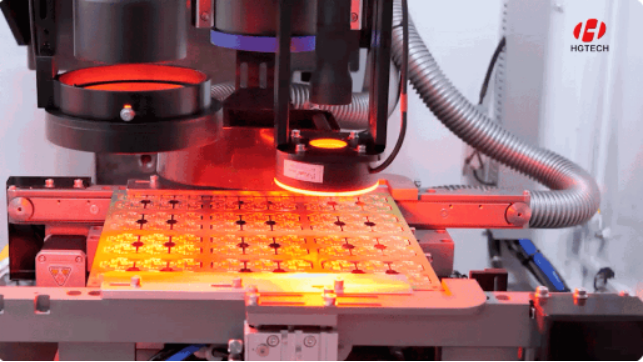

일반적인 공정 흐름은 자동 로딩으로 시작되며, 이후 CCD 기반 비전 정렬 시스템을 통해 정밀 위치 보정을 수행한다. 이후 레이저가 최적화된 경로를 따라 고속 절단을 수행한다.
지능형 제어 시스템은 PCB 두께 및 소재 특성에 따라 레이저 출력과 속도를 자동으로 조정하여 안정적인 가공 품질을 보장한다. 이러한 적응성은 EV 배터리 제어 보드, 차량 내 통신 모듈, 고속 신호 PCB 등 소재 변화가 공정 안정성에 영향을 미치는 고급 응용 분야에서 특히 중요하다.
HGLaser SMT 레이저 분판 솔루션
HGLaser 온라인 SMT 레이저 분판 장비는 355nm UV 레이저 및 532nm 그린 레이저를 사용하여 응력 없는 고정밀 분판을 구현하도록 설계되었다.
±25μm 수준의 가공 정밀도를 제공하며, 최소 열 영향 영역(HAZ)을 실현한다. 또한 화강암(Granite) 구조 베드를 적용하여 장기간 운용 시에도 높은 구조 안정성을 유지한다.
본 시스템은 비전 위치 보정 모듈을 통합하여 빠른 제품 전환을 지원하며, 생산 라인 및 MES 시스템과 완벽하게 연동되어 자동 로딩, 절단, 언로딩의 전 공정 무인화를 실현할 수 있다.
비접촉식 냉가공 방식으로 PCB 변형 및 미세 균열을 방지하며, 먼지 및 탄화 없이 깨끗하고 버 없는 절단면을 제공하여 후공정을 생략할 수 있다.
PCB, PCBA, 연성 회로기판(FPCB), Mini-LED 백플레인 등에 적용 가능하며, 3C 및 자동차 전장 제조 분야에서 널리 활용된다.
자동차 전장 산업의 지능형 미래
자동차 전장 제조업체에게 레이저 PCB 분판 기술의 도입은 단순한 공정 개선을 넘어, 제품 신뢰성 향상, 총 제조 비용 절감, 그리고 시장 경쟁력 강화를 위한 전략적 선택이다.
레이저 분판 기술은 더 이상 선택적 공정이 아니라, 고급 자동차 전장 제조에서 표준 공정으로 전환되고 있으며, 지능형 고품질 생산을 이끄는 핵심 기술로 자리잡고 있다.
HGLaser 소개
HGLaser는 중국 산업용 레이저 응용 분야의 선도 기업이자 글로벌 레이저 가공 솔루션의 권위 있는 제공업체이다.
당사는 레이저 지능형 장비, 계측 및 자동화 생산라인, 스마트 팩토리 구축을 위한 종합 솔루션을 제공하며, 지능형 제조 시스템 전반을 아우르는 통합 솔루션을 구축하고 있다.
제조업 발전 트렌드를 깊이 이해하고 지속적으로 제품 및 솔루션 포트폴리오를 확장하고 있으며, 자동화, 정보화, 지능화와 제조 기술의 융합을 핵심 방향으로 추진하고 있다.
당사는 레이저 절단 시스템, 레이저 용접 시스템, 레이저 마킹 장비, 레이저 텍스처링 장비, 레이저 열처리 시스템, 레이저 드릴링 장비 및 각종 레이저 및 보조 장비를 제공한다.
또한 특수 레이저 가공 장비, 자동화 생산라인, 스마트 팩토리 구축을 위한 종합 솔루션도 제공하고 있다.
